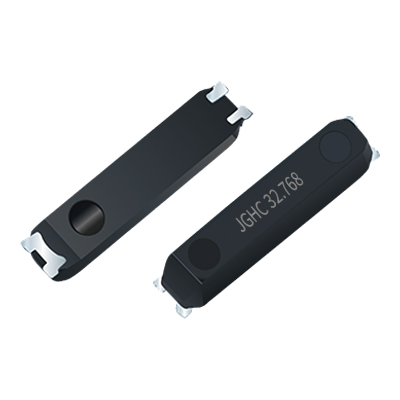

JGHC晶光华推出7015小尺寸32.768KHz陶瓷贴片晶振G146系列，尺寸为7.0x1.5x1.4mm，因其小尺寸、低功耗、高精度、具有较高的稳定性等特点，应用于各种紧凑型便携式消费产品上，可满足各类电子产品不断小型化的晶振需求。
32.768KHz晶振参数
|
ITEMS/TYPE |
G146 |
|
Nominal Frequency |
32.768KHz |
|
Load Capacitance |
7pF,9pF,12.5pF, or specify |
|
Frequency Tolerance (at 25℃) |
±20ppm, or specify |
|
Operating Temperature Range |
-40~+85℃, or specify |
|
Parabolic Coefficient (B) |
(-0.03±0.01) 10-6 * / ℃2 |
|
Motional Capacitance(C1) |
4.65fF typical |
|
Shunt Capacitance (C0) |
1.2pF typical |
|
Drive Level |
0.5μW Max. |
|
Aging (at 25℃) |
±3ppm/year Max. |
|
Storage Temperature Range |
-55~+125℃ |

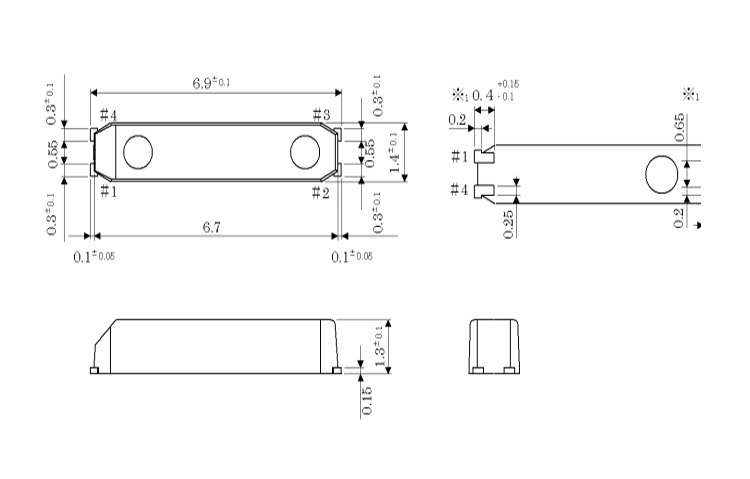

32.768KHz晶振尺寸：
*7.0*1.5*1.4mm、贴片陶瓷晶振，时钟晶体
*KHz频率范围晶体，小型封装、高性能
*具备优良的耐热性，可达工业级温度
*符合RoHS标准，绿色环保
*适用于小型便捷式通信设备、手机、笔记本、GPS、数码相机、平板电脑电表、水表、计量仪表、汽车电子、工业控制系统等。
| 图片 | 类型 | 型号 | 封装尺寸 | 频率 | 电压/负载 | 频差 | 工作温度 | 样品申请 | |
|---|---|---|---|---|---|---|---|---|---|
 |
32.768KHz 时钟晶振 SMD2012 | H21 | 2.0x1.2x0.6mm | 32.768KHz | 12.5pF or specif | ±10ppm or specif | -40℃~+85℃ or specif |  |
浏览 |
 |
32.768KHz 时钟晶振 SMD3215 | H31 | 3.2x1.5x0.75mm | 32.768KHz | 12.5pF or specif | ±10ppm or specif | -40℃~+85℃ or specif | |
浏览 |
 |
32.768KHz 时钟晶振 SMD8038 | G306 | 8.0x3.8x2.54mm | 32.768KHz | 12.5pF or specif | ±10ppm or specif | -40℃~+85℃ or specif | |
浏览 |
 |
32.768KHz 圆柱晶振 2*6 | Y26 | 2.0x6.0mm | 32.768KHz | 12.5pF or specif | ±10ppm or specif | -20℃~+70℃ or specif | |
浏览 |
 |
32.768KHz 圆柱晶振 3*8 | Y38 | 3.0x8.0mm | 32.768KHz | 12.5pF or specif | ±10ppm or specif | -20℃~+70℃ or specif | |
浏览 |
