琻捷黑科技:通用传感器接口芯片USI-SNU501

作者:

2023-03-22

浏览量:817



SENASIC




上期为大家介绍了容式传感器接口芯片SNU301(点击查看原文),本期为大家介绍SENASIC另外一款阻式传感器接口芯片:SNU501。

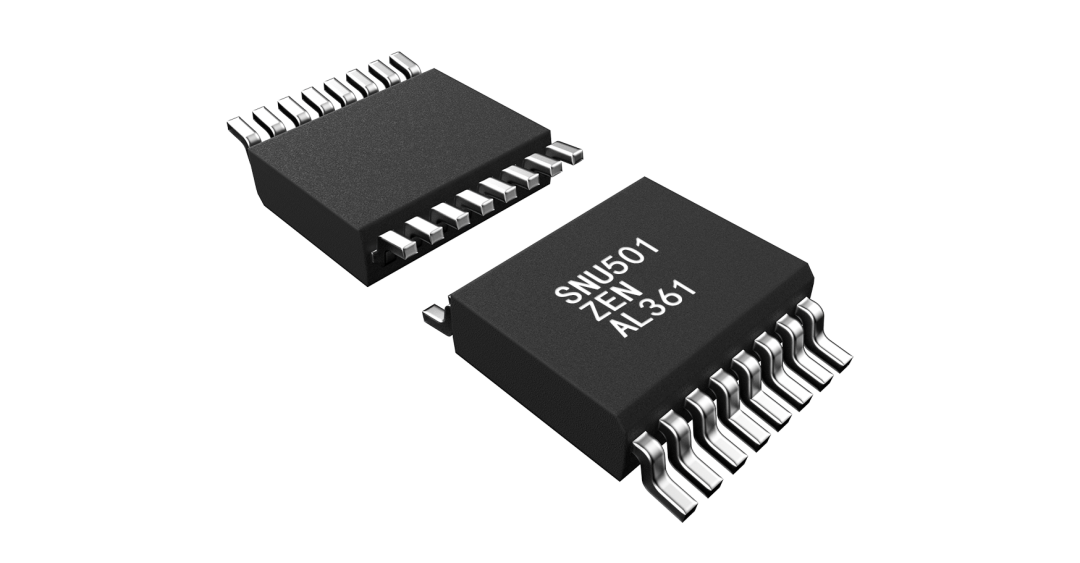

SNU501

随着集成电路以及科技信息的不断发展,传感器在工业、智能设备以及汽车电子中发挥着越来越重要的作用,阻式传感器有着精度高、响应速度快、价格低廉等显著优势,因此广受业界青睐。

SNU501正是这样一款可以驱动电阻桥式压力传感器的芯片,该芯片用于压力和温度的测量,经过内部高分辨率ADC采集、温度补偿、压力补偿,直接输出校准后的压力数据。此外,SNU501支持-40°C~150°C的宽工作温度范围,集成了电源反接保护等可靠性设计,通过AEC-Q100车规测试,能够满足严格的汽车应用要求。



PART-01

工作原理

电阻式传感器种类繁多,广泛用于位移、角度、振动、速度、压力、成分分析、介质特性等方面的测量。

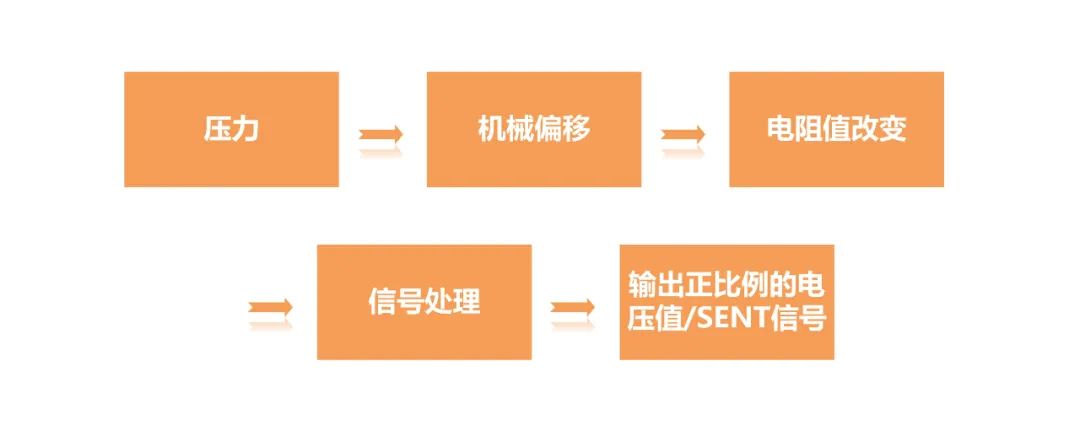

SNU501可以驱动电阻桥式传感器,通过测量电阻值的变化,经过校准计算输出正比例的电压值或SENT信号。



PART-02

应用场景

SNU501可广泛应用于各个领域,在车规领域的应用尤为显著。



工业领域

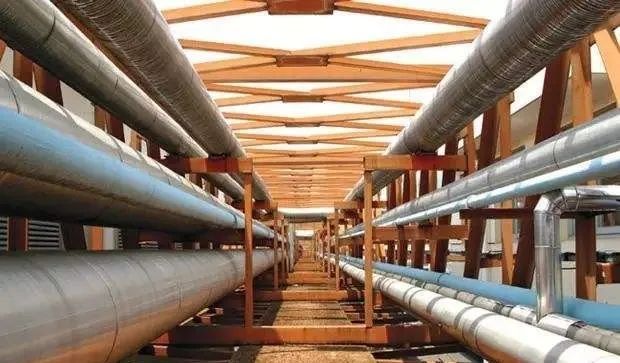

可应用于输气、输油压力管道、供排水、热力等设备的压力测量。




电子产品

可应用于流量计、水表、气表、电子医疗器械、消费类电子产品、无人机高度计以及白色家电等的压力感应检测。




车规领域

压力和温度测量的应用场景广泛分布于发动机控制、空调系统、油路控制、变速箱控制、车身控制等领域,是汽车信号链中必不可少的组成部分。

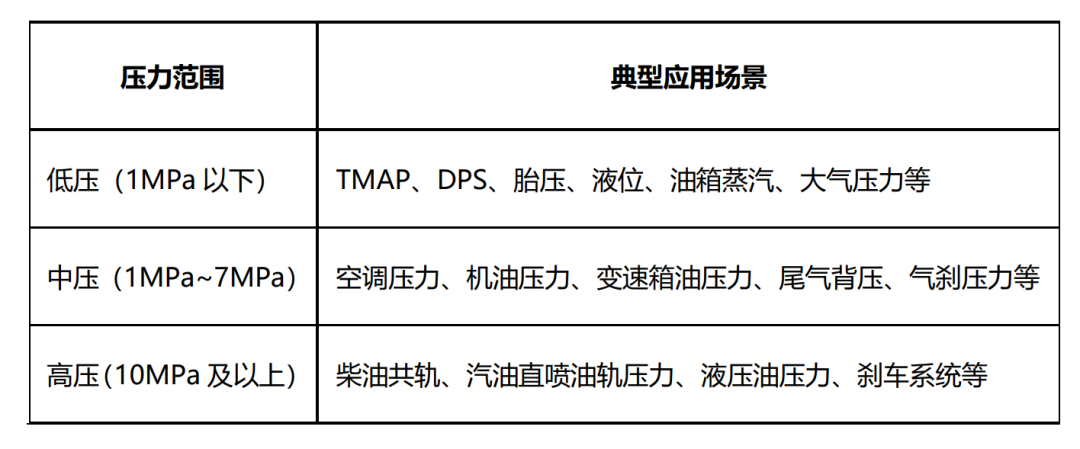

根据测量压力量程的不同,测量技术和应用场景也会有所不同。其中:

  • 硅压阻传感器适合1MPa以下压力量程的测量,灵敏度高,可以测量极小的压力,有利于完成自动化大批量生产。

  • 陶瓷压阻传感器适合1MPa~7MPa压力量程的测量,成本低,介质兼容性相对好,温漂相对小。

  • 玻璃微熔传感器和溅射薄膜传感器适合10MPa及以上压力量程的测量,一体化结构,密封性好。



PART-03

系统框图

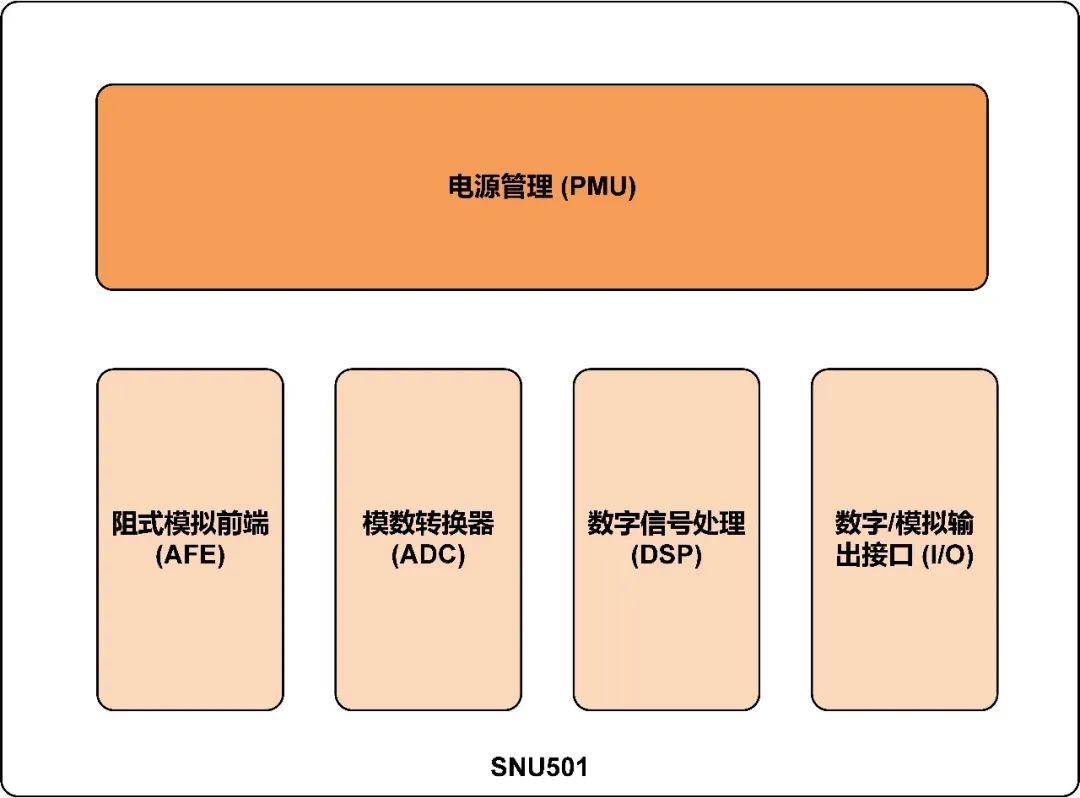

SNU501由电源管理和信号链两大功能模块组成。其中信号链由模拟前端、模数转换、数字信号处理和输出接口几个部分组成。



PART-04

核心优势


PART-05

特性

  • 电源电压:4.5V~5.5V

  • ESD HBM:±2000V

  • Latch up:±200mA

  • OTP:256Bytes

  • 内置高精度PGA

  • 内置两路高分辨率24位ADC

  • 内置温度传感器且支持外部温度传感器

  • 支持模拟诊断电压输出

  • 输出接口:[敏感词]电压、比例电压、SENT

  • 封装:SSOP16

  • 满足AEC-Q100 Grade 0认证

琻捷电子通用传感接口芯片(USI)主要是面向汽车应用的通用型全集成可编程传感器接口芯片。该芯片几乎可为所有类型的电阻桥式传感器(压力传感器、应变仪和位置传感器)的信号提供放大、校准和补偿。USI通过连接器编程使得传感器组装后再编程的大规模生产变得切实可行。

琻捷电子在2018年投入通用传感接口芯片(USI)产品线的研发,目前已经成功量产,未来也会继续在芯片领域深耕,广泛布局,突破层层壁垒,敬请期待。
