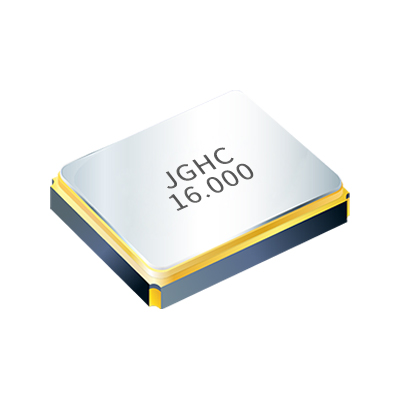

JGHC晶光华推出 SMD2520小尺寸贴片晶振S22系列,尺寸为2.5x2.0x0.45mm,这款晶振具有小尺寸,低功耗,高精度等特点,广泛应用于智能手机、智能手表、无线局域网等产品上,可满足各类电子产品不断小型化的晶振需求,S22系列无源晶振常规频率有12MHz、16MHz、19.2MHz、26MHz、40MHz、50MHz等
晶振参数:
ITEMS/TYPE |
S22 |
Frequency Range |
12~54MHz |
Load Capacitance |
8pF, 10pF, 12pF, or specify |
Frequency Tolerance (at 25°C) |
±10ppm, ±20ppm, or specify |
Frequency Stability Over Operating Temperature Range |
±10ppm, ±20ppm, or specify |
Operating Temperature Range |
-40~+85°C, or specify |
Shunt Capacitance (C0) |
3pF Max. |
Drive Level |
1~200μW (100μW typical) |
Aging (at 25°C) |
±3ppm/year Max. |
Storage Temperature Range |
-40~+125°C |

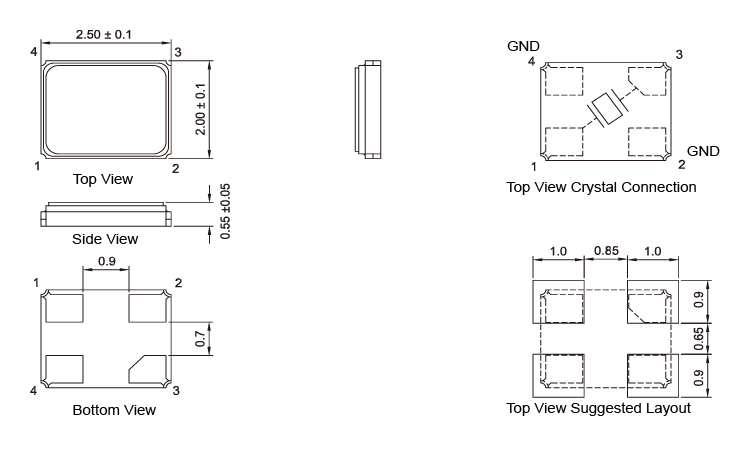

晶振尺寸:
*精度高,频率稳定。
*优良的耐热性和环境特性。
*在PDA、DSC、DVC和PC应用。
*符合RoHS/无铅
图片 | 类型 | 型号 | 封装尺寸 | 频率 | 电压/负载 | 频差 | 工作温度 | 样品申请 | |
---|---|---|---|---|---|---|---|---|---|
![]() |
无源晶振 1612晶振 | S16 | 1.6x1.2x0.35mm | 24-96MHz 76.8MHz,80MHz,96MHz | 20PF or specif | ±10PPM or specif | -40℃~+85℃ or specif | ![]() |
浏览 |
![]() |
无源晶振 2016晶振 | S21 | 2.0x1.6x0.5mm | 16-96MHz 76.8MHz,80MHz,96MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | ![]() |
浏览 |
![]() |
无源晶振 3225晶振 | S32 | 3.2x2.5x0.7mm | 8-64MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | ![]() |
浏览 |
![]() |
无源晶振 5032晶振 | S53 | 5.0x3.2x0.9mm | 8-54MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | ![]() |
浏览 |
![]() |
T16热敏晶振 TSX1612晶振 | T16 | 1.6x1.2x0.65mm | 26~76.8MHz | 20pF or specif | ±10ppm or specif | -40℃~+85℃ or specif | ![]() |
浏览 |
![]() |
T21热敏晶振 TSX2016晶振 | T21 | 2.0x1.6x0.8mm | 19.2~76.8MHz | 20pF or specif | ±10ppm or specif | -40℃~+85℃ or specif | ![]() |
浏览 |
![]() |
T22热敏晶振 TSX2520晶振 | T22 | 2.5x2.0x1.0mm | 19.2~54MHz | 20pF or specif | ±10ppm or specif | -40℃~+85℃ or specif | ![]() |
浏览 |
![]() |
无源晶振 49S晶振 | 9AC | 11.5x4.8x3.8mm | 3.2-64MHz | 20pF or specif | ±20ppm or specif | -40℃~+85℃ or specif | ![]() |
浏览 |
