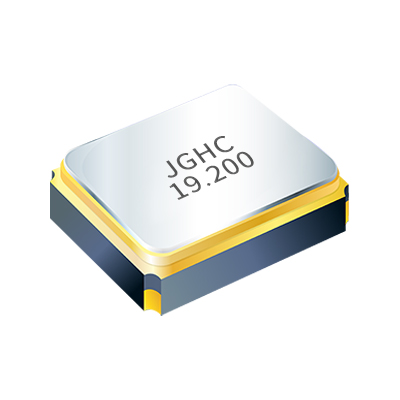

T22热敏晶振 TSX2520晶振

*TSX2520小尺寸热敏晶振
*高精度、高频率稳定性
*热敏电阻与晶体之间具有出色的热耦合性能
*适用于移动通信
*符合RoHS标准/无铅

JGHC晶光华推出TSX2520小尺寸热敏晶振T22系列，尺寸为2.5x2.0x1.0mm ，我们的TSX热敏晶体，内置热敏电阻，具备温度感应功能，可为客户提供高频率稳定性需求，主要应用于移动通信中，常用频率有19.2MHz、26MHz等

晶振参数：

ITEMS/TYPE	T22
Frequency Range	12~54MHz
Load Capacitance	12pF, or specify
Frequency Tolerance (at 25 ℃)	±10 ppm, or specify
Frequency Stability Over Operating Temperature Range	±10 ppm, or specify
Operating Temperature Range	-40~+85℃, or specify
Shunt Capacitance (C0)	3pF Max.
Drive Level	1~200μW (50μW typical )
Aging (at 25 ℃)	± 1 ppm / year Max.
Storage Temperature Range	-40~ + 105 ℃
Thermistor Resistance (25℃)	100kΩ , or specify
Thermistor B-constant (25~50℃)	4250, or specify

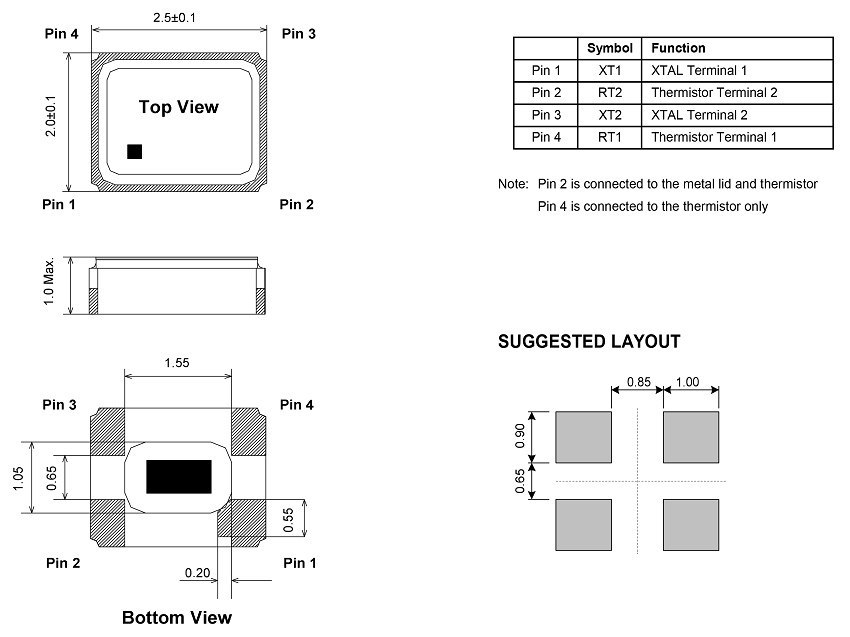

晶振尺寸：


*非常小的SMD型晶体单元。

*高精度、高频率稳定性。

*优异的耐热性和环境特性。

*在PDA、DSC、DVC等PC机上的应用。
*符合RoHS/无铅。

类型	型号	封装尺寸	频率	电压/负载	频差	工作温度	PDF
无源晶振 1612晶振	S16	1.6x1.2x0.35mm	24-96MHz 76.8MHz,80MHz,96MHz	20PF or specif	±10PPM or specif	-40℃~+85℃ or specif	浏览
无源晶振 2016晶振	S21	2.0x1.6x0.5mm	16-96MHz 76.8MHz,80MHz,96MHz	20PF or specif	±20PPM or specif	-40℃~+85℃ or specif	浏览
无源晶振 2520晶振	S22	2.5x2.0x0.45mm	12-54MHz	20PF or specif	±20PPM or specif	-40℃~+85℃ or specif	浏览
无源晶振 3225晶振	S32	3.2x2.5x0.7mm	8-64MHz	20PF or specif	±20PPM or specif	-40℃~+85℃ or specif	浏览
无源晶振 5032晶振	S53	5.0x3.2x0.9mm	8-54MHz	20PF or specif	±20PPM or specif	-40℃~+85℃ or specif	浏览
T16热敏晶振 TSX1612晶振	T16	1.6x1.2x0.65mm	26~76.8MHz	20pF or specif	±10ppm or specif	-40℃~+85℃ or specif	浏览
T21热敏晶振 TSX2016晶振	T21	2.0x1.6x0.8mm	19.2~76.8MHz	20pF or specif	±10ppm or specif	-40℃~+85℃ or specif	浏览
无源晶振 49S晶振	9AC	11.5x4.8x3.8mm	3.2-64MHz	20pF or specif	±20ppm or specif	-40℃~+85℃ or specif	浏览
