JGHC晶光华推出R22系列2520可编程晶振（Programmable Oscillator），封装尺寸为2.5×2.0×0.8mm，采用先进的频率合成技术，可根据客户需求快速配置输出频率，实现灵活定制与快速交付。产品具有高精度、低相位抖动、高稳定性和高可靠性等特点，支持多种工作电压及CMOS输出，可有效减少物料型号，降低客户库存管理成本，广泛应用于通信设备、工业控制、网络设备、物联网、汽车电子及消费电子等领域。
2520可编程晶振参数：
| ITEMS/TYPE | R22 |
| Frequency Range | 1~200MHz |
| Output Type | CMOS |
| Output Load | 15 pF , or specify |
| Oscillation Mode | Fundamental / 3rd Overtone |
| Supply Voltage | 1.8V~3.3V, or specify |
| Frequency Stability | ± 20 ppm , or specify |
| Operating Temperature Range | -40~+85 ℃ , or specify |
| Storage Temperature Range | -55~+125 ℃ |
| Voltage Vol ( Max. )/Voltage Voh ( Min. ) | VOH=90%Vdd / VOL+10%Vdd |
| Rise ( Tr ) / Fall ( Tf ) Time | 8 ns Max. |
| Current Consumption | 30mA typ. |
| Symmetry | 40 ~ 60 % |
| Start-up Time | 5 ms Max. |
| Phase Jitter ( 12 KHz ~ 20 MHz ) | 1 ps Max. |
| Aging ( at 25℃) | ± 3 ppm / year Max. |
| Packing Unit | 3,000pcs/Reel |

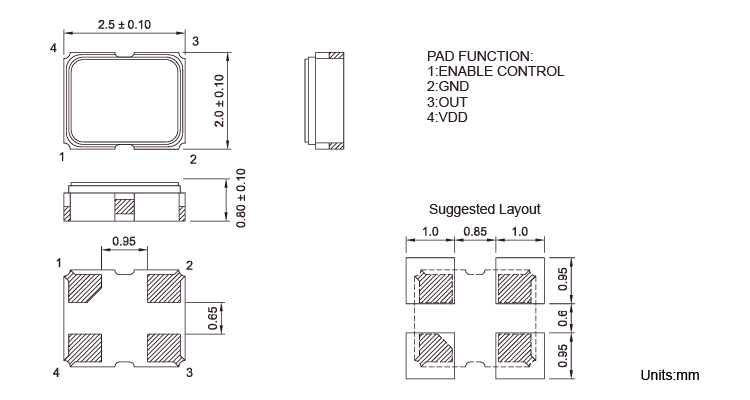

2520可编程晶振尺寸：
