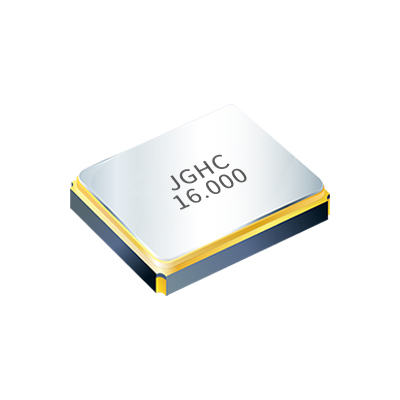

JGHC晶光华推出1210小尺寸贴片晶振S12系列，尺寸为1.2×1.0×0.30mm，具有超小尺寸、低功耗、高精度及高稳定性等特点。产品广泛应用于智能手机、蓝牙耳机、智能穿戴设备、SIP模块、无线通信模块及各类紧凑型便携式消费电子产品，可满足电子设备持续小型化、轻薄化的发展需求。
1210系列无源晶振采用先进封装工艺，具备优异的频率稳定性与可靠性，适用于高密度PCB设计及高速数据传输应用。常规频率包括32MHz、37.4MHz、38.4MHz、40MHz、48MHz、76.8MHz、80MHz、96MHz等，并可根据客户需求提供定制化频率方案。
1210无源晶振参数：
ITEMS/TYPE | S12 |
Frequency Range | 32~96MHz |
Load Capacitance | 8pF, 10pF, or specify |
Frequency Tolerance (at 25°C) | ±10ppm, ±20ppm, or specify |
Frequency Stability Over Operating Temperature Range | ±10ppm, ±20ppm, or specify |
Operating Temperature Range | -40-+85°C, or specify |
Shunt Capacitance (C0) | 3pF Max. |
Drive Level | 1~200μW (100μW typical), or specify |
Aging (at 25°C) | ±3ppm/year Max. |
Storage Temperature Range | -40~+125°C |

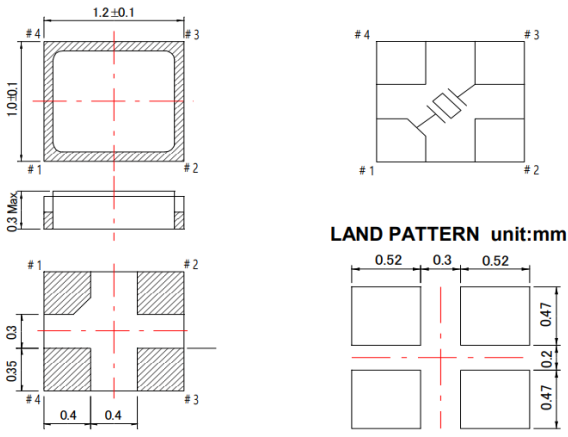

1210无源晶振尺寸：
*非常小的SMD型晶体单元。
*高精度、高频率稳定性。
*优异的耐热性和环境特性。
*在PDA、DSC、DVC等PC机上的应用。
*符合RoHS/无铅。
